筛分式筛破一体机
（原创文章，未经许可不可转载）
定义：
筛轴式分布料器与筛分式破碎机上下结合的一体机。
适用范围：
筛分式筛破一体机 可广泛应用于矿山、煤炭、冶金、焦化、化工、原料、有色金属等需要不同粒径物料分离与破碎；特别适用于现场空间受限环境。

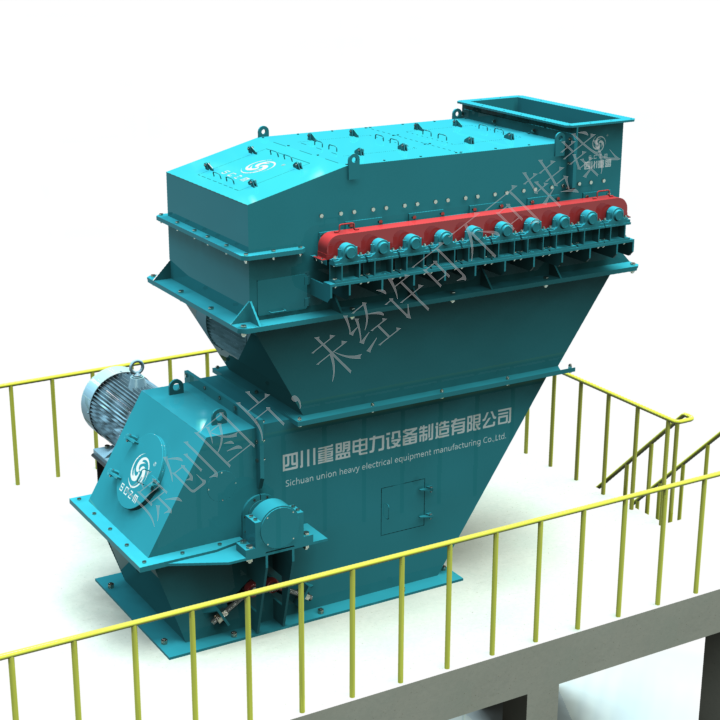

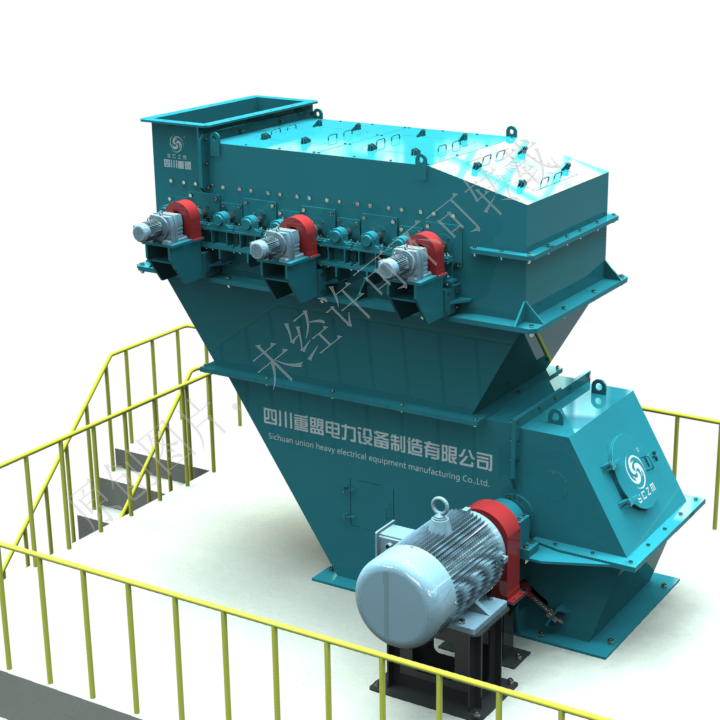

结构：
上部为筛轴式筛分布料器，下部为筛分式破碎机的组合体，综合了两种设备所有结构，上下采用螺锚封闭。
运行原理：
筛轴式筛分布料器后不合格大颗粒物料自下料口进入筛分式破碎机，破碎筛分；筛轴式筛分布料器下料与破碎机之间可设间隔板，合格料仓分隔或合并视现场需要而定。
技术特点：
1、筛破一体机配置简单，占地较小，大大节省了破碎楼和粗破设备的费用。适用于新建项目或技改原场地空间高度较大的。
2、综合有两种设备之其余优点。
3、PLC控制，也可现场操作。
知识产权：
本设备涉及筛破一体机：201220295175.6

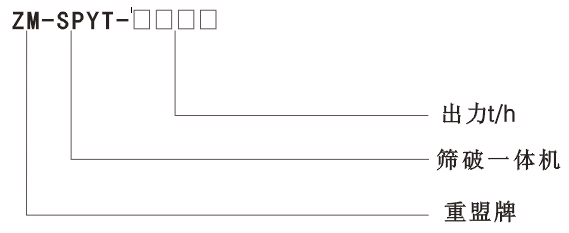

型号说明：
技术参数表
CFB领域10mm筛分常规配置(配合筛分布料器加船形料斗) （以实际尺寸为准）
|
型号 |
处理量 （t/h） |
入料 （mm） |
出料 （mm） |
转子 |
主电机 |
电压 |
转速 |
外形尺寸 （长*宽*高）含电机 |
重量 （T） |
|
ZM-SPYT-150 |
150 |
0-150 |
0-10 |
Φ1000*1000 |
110kw |
380V |
735r.p.m |
3540*3400*2850 |
10.85 |
|
ZM-SPYT-200 |
200 |
0-150 |
0-10 |
Φ1000*1200 |
160kw |
380V |
735r.p.m |
3700*3990*3350 |
11.75 |
|
ZM-SPYT-250 |
250 |
0-150 |
0-10 |
Φ1000*1200 |
160kw |
380V |
735r.p.m |
3943*3990*3750 |
12.75 |
|
ZM-SPYT-300 |
300 |
0-150 |
0-10 |
φ1000*1600 |
185kw |
380V |
735r.p.m |
3770*4533*3800 |
15.45 |
|
ZM-SPYT-350 |
350 |
0-150 |
0-10 |
φ1200*1600 |
355kw |
6KV |
744r.p.m |
4270*5400*4050 |
27.85 |
|
ZM-SPYT-400 |
400 |
0-150 |
0-10 |
φ1200*1600 |
335kw |
6KV |
744r.p.m |
4572*6000*4800 |
30.26 |
