筛轴式筛分布料器
（原创文章，未经许可不可转载）
定义：
筛轴式筛分布料器是在结合了滚轴筛、琴弦筛、滚筒筛等多种筛分机筛分原理的基础上创新性的加入螺旋导料装置，布料装置等于一体的新型筛分设备。
适用范围：
广泛适用于矿山、煤炭、冶金、焦化、化工、原料、有色金属、粮食等粗细分离行业。特别适用于循环流化床发电厂6mm以上高水份、高粘性煤料的筛除分离。
结构

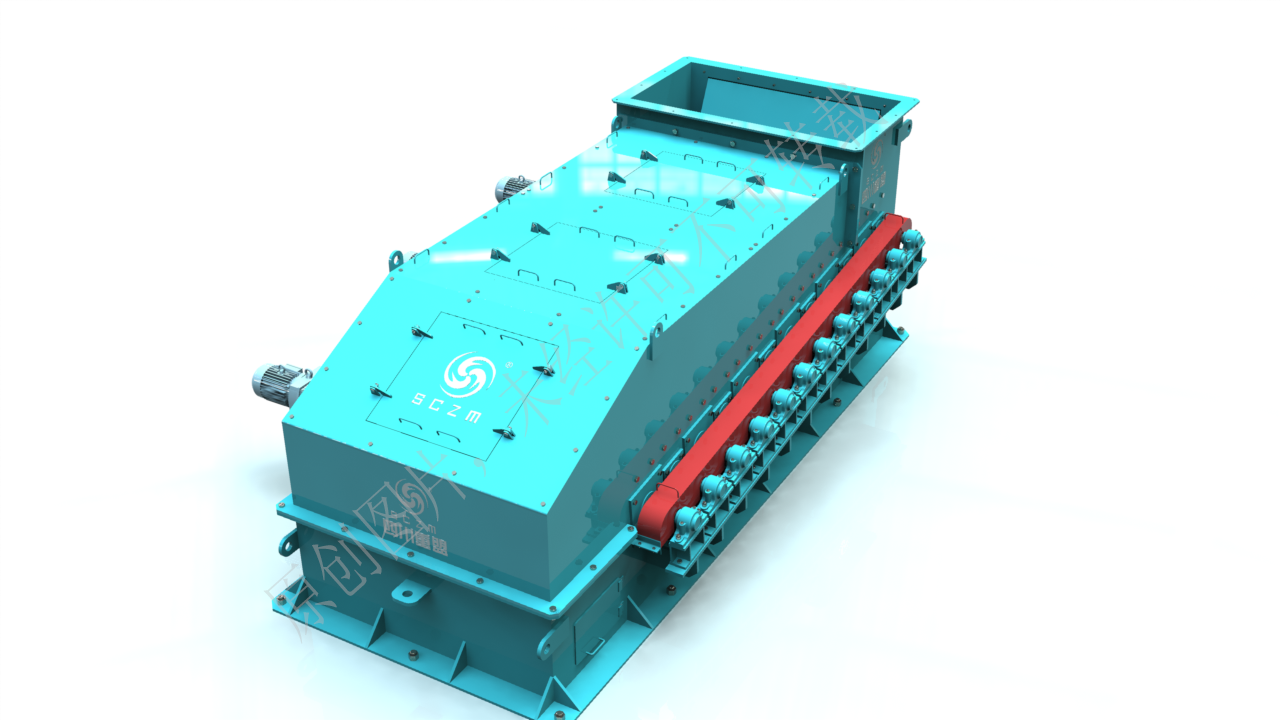

筛轴工筛分布料器是由机壳、进料口、弧形布料板、传动装置、密封装置、筛轴、导料螺旋、出料口等组成。
部份专利核心结构
运行原理

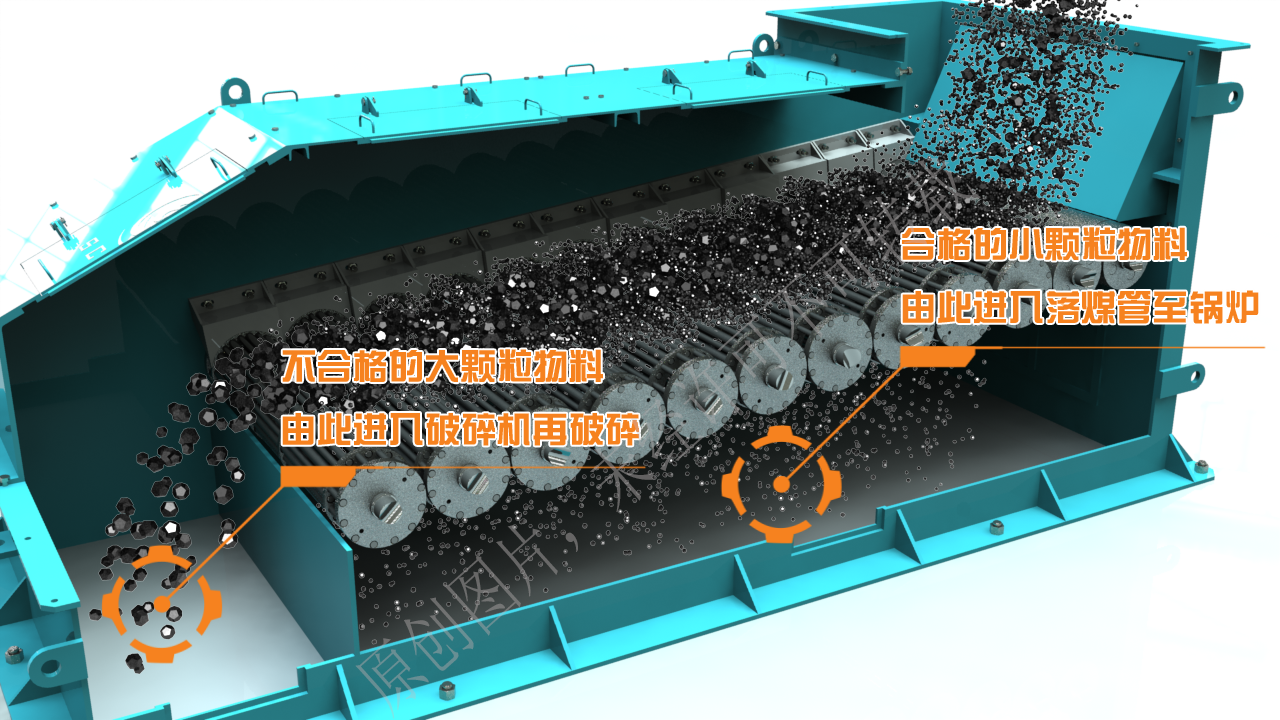

布料方面：当物料从高处落到布料板上，布料板打破物料柱状结构，完成第一次强行布料；第一次布料后物料落到耐磨抗冲击筛轴上完成第二次扩散布料；物料再通筛轴组的输送作用完成第三次输送布料；当筛分后的物料来到出料口时已呈均匀瀑布状，实现了均匀布料的目地。

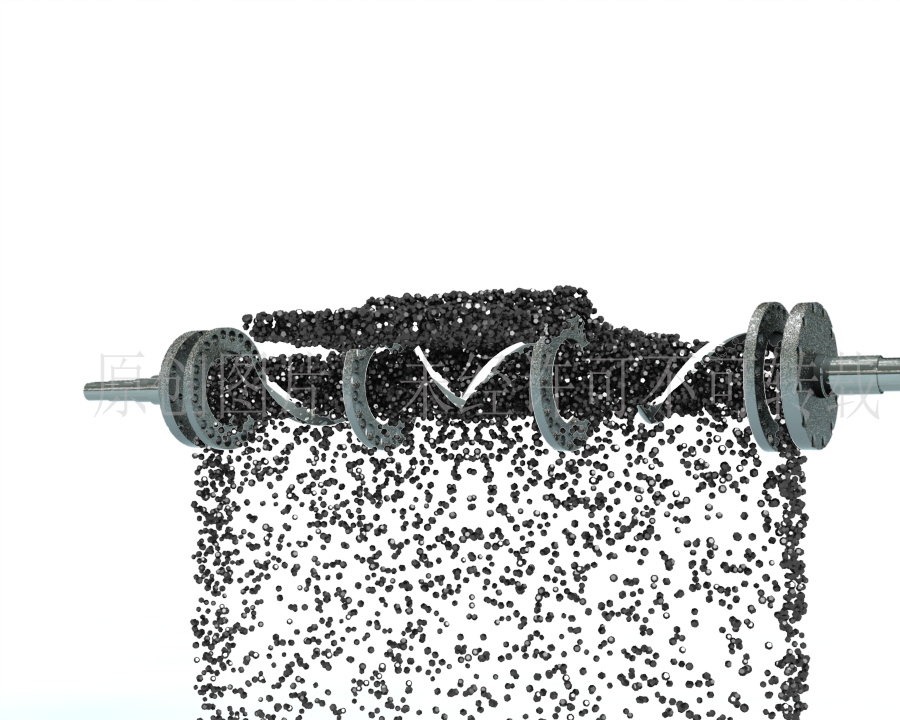

在防堵方面：轴上设有间隔活动筛条，当筛轴同向高速转动时，活动筛条与固定筛条形成的筛缝呈活动状态，解决了煤泥粘附筛条筛缝问题；其次筛轴内设正反螺旋，轴两端设出料口。高水份、高粘性煤料在煤流压力、摩擦阻力等作用下挤入筛轴，筛轴内未设中心轴，煤泥自然松散有利于通过离心力甩出或通过导料螺旋加速从两例导出；当等于或略大于筛缝的不规则煤粒因挤压而进入筛轴时，也将通过正反螺旋输送到轴两端出口落下，故筛轴内不堵煤，运行时筛轴处于通透状态，确保高效率筛分功能的实现。
在输送方面：全部筛轴同向转动，转动速度等于或大于皮带来料速度，物料在与筛面产生的摩擦力及强制滚动贯性作用下，把物料不断向前推进。
技术特点：
1、成功的解决了高粘度、高湿物料难筛分问题。
2、一机可实现两种以上物料的同时筛分。
3、设备内物料分布均匀，有效筛分面积及通透率是目前同类设备最高的。
4、设备能耗大幅度降低。
5、全封闭运行，噪音小，无扬尘。
6、维护保养方便，故障率低。
7、PLC控制程序，可集控也可就地操作。
知识产权：
本筛轴式筛分布料器相关的专利有7项发明和2项实用；发明专利有：布料筛分机、高效筛分布料器、筛分破碎一体机、筛分机过滤筛轴、高效滚轴筛、煤用滚轴筛、筛分布料机。实用专利有：筛分布料器、筛破一体机。

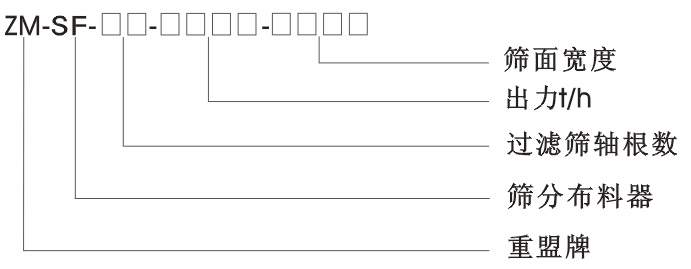

型号说明：
技术参数：
环流化床12MW-300MW
|
型号 |
出力 |
入料 |
出料 |
轴数 |
筛面宽度 |
筛面面积 |
有效筛缝 |
透筛率 |
电机 |
功率 |
|
ZM-SF0606 |
80t/h |
≤300mm |
≤10mm |
6 |
600mm |
1.548㎡ |
0.3㎡ |
≥90% |
1 |
1#2.2kw；2#3kw； |
|
ZM-SF0706 |
120t/h |
≤300mm |
≤10mm |
7 |
600mm |
1.806㎡ |
0.36㎡ |
≥90% |
2 |
1#2.2kw；2#3kw； |
|
ZM-SF0808 |
150t/h |
≤300mm |
≤10mm |
8 |
800mm |
2.752㎡ |
0.576㎡ |
≥90% |
3 |
1#2.2kw；2#2.2kw；3#2.2kw |
|
ZM-SF0808 |
200t/h |
≤300mm |
≤10mm |
8 |
1000mm |
2.752㎡ |
0.72㎡ |
≥90% |
3 |
1#2.2kw；2#3kw；3#3kw |
|
ZM-SF0812 |
250t/h |
≤300mm |
≤10mm |
8 |
1200mm |
3.246㎡ |
0.864㎡ |
≥90% |
3 |
1#4kw；2#3kw；3#3kw |
|
ZM-SF1012 |
300t/h |
≤300mm |
≤10mm |
10 |
1200mm |
4.080㎡ |
1.44㎡ |
≥90% |
3 |
1#4kw；2#3kw；3#3kw |
|
ZM-SF1214 |
350t/h |
≤300mm |
≤10mm |
12 |
1400mm |
9.240㎡ |
2.1㎡ |
≥90% |
3 |
1#5.5kw；2#4kw；3#4kw |
|
ZM-SF1216 |
400t/h |
≤300mm |
≤10mm |
12 |
1600mm |
10.560㎡ |
2.4㎡ |
≥90% |
4 |
1#5.5kw；2#4kw；3#4kw；4#3kw |
|
ZM-SF1218 |
500t/h |
≤300mm |
≤10mm |
12 |
1800mm |
11.880㎡ |
2.7㎡ |
≥90% |
4 |
1#5.5kw；2#5.5kw；3#4kw；4#4kw |
|
ZM-SF1222 |
600t/h |
≤300mm |
≤10mm |
12 |
2200mm |
14.520㎡ |
3.3㎡ |
≥90% |
4 |
1#7.5kw；2#5.5kw；3#4kw；4#4kw |
|
ZM-SF1530 |
800t/h |
≤300mm |
≤10mm |
15 |
3000mm |
24.750㎡ |
5.4㎡ |
≥90% |
4 |
1#7.5kw；2#5.5kw；3#5.5kw；4#5.5kw |
选型须知 :
1、筛分机筛分物料？分离级数？
2、筛分机的安装尺寸？筛面宽度B，长度L，高度H?
3、设备出力t/h? 是否需要除铁功能？皮带输送速度？
4、筛分机的上接口与下接口（破碎机进口）尺寸？
5、电机左装还是右装，设备颜色，电控的启动顺序？
筛分设备对后续破碎设备的益处:
1、减轻破碎机主电机长时间超负荷运行，节能，延长了电机寿命。
2、减少过破碎量，提升锅炉燃烧效率。
3、减缓破碎机锤头和齿板的磨损，延长了耐磨件锤头和齿板的寿命。
4、物料布料均匀后，减轻了主转子动平衡震动。提升了设备的安全运行。
5、物料布料均匀后进入破碎机，锤头和齿板磨损均匀便于粒径的调节。
6、筛分布料器中采用除铁装置效果优于皮带机上除铁；避免了大块铁件进入破碎机后造成的主
转子卡死引起的烧坏主电机及破碎机打烂。
